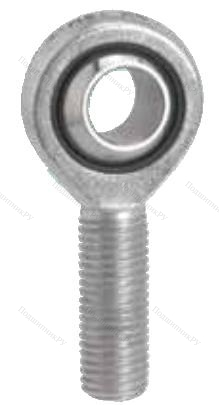

Шарнирный наконечник TSM 22C ISB
Конструкция наконечника состоит из стержня, покрытого наружной катаной резьбой для монтажа, отвечающей стандарту СЕТОР 1, и шарнирной головки в форме игольного ушка, где размещается подшипник скольжения с высотой и шириной B(H):28мм.
Какими характеристиками обладает Шарнирный наконечник TSM22C ISB?
- Узел необслуживаемый, в качестве детали, снижающей коэффициент трения, выступает специальная прокладка из политетрафторэтиленовой ткани (PTFE).
- Сферическая головка самоцентрируется, в некоторой степени компенсируя осевые перекосы при работе.
- Устройство идеально подходит для длительной непрерывной эксплуатации с максимумом динамических нагрузок, выступая альтернативой паре трения сталь-сталь.
- Возможно перемещение модели по криволинейной траектории во время опрокидывания, вращения и движения.
Наши специалисты проконсультируют вас и помогут приобрести Шарнирный наконечник TSM22C ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 42мм до 125мм в режиме онлайн!
Вид резьбы | наружная |
C1, мм | 21 |
h1, мм | 84 |
d1 | 25,8 |
d (h7), мм | 22 |
dk | 38.1 |
I3 | 48 |
I4 | 112 |
Динамическая нагрузка C, kН | 42 |
Статическая нагрузка C0, kН | 50 |
Вес, кг | 0.43 |
Альтернативная маркировка SKF | SAKB22F |
Альтернативная маркировка FAG | GAKR22-PW |
Альтернативная маркировка FLURO | GASW22 |
Альтернативная маркировка IKO | POS 22 EC |
B, мм | 28 |
D, мм | 42 |
d2, мм | 54 |
r1 | 0.3 |
G (резьба) | M22x1.5 |
Угол поворота (градусы) | 15 |
Пара трения | сталь/PTFE |
Производитель
|
ISB |
Ширина B
|
28 |
Внешний диаметр D
|
42 |
Размер
|
x42x28 |
Вес, кг
|
0.43 |
Модель
|
TSM22CISB |
EAN
|
S8TMD9T1II |
