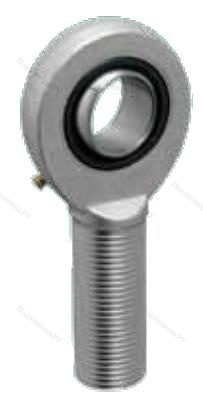

Шарнирный наконечник SAL35ES 2RS ISB

Производитель: ISB
Код Товара: SAL35ES2RSISB
1911.36р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL35ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 25мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL35ES 2RS ISB весом 1.4гр. и внутренним диаметром от d - 35мм до 50мм по стоимости, доступной каждому!


G (резьба)M36x3
Вид резьбынаружная (левая резьба)
C1, мм21
h1, мм140
I2, мм181
d139,7
dk47
I182
I743
Динамическая нагрузка C, kН80
Статическая нагрузка C0, kН159
Вес, кг1.4
Альтернативная маркировка SKFSAL35ES 2RS
Альтернативная маркировка FAGGAL35DO 2RS
Альтернативная маркировка FLUROEAL352RS
B, мм25
d, мм35
D, мм55
d2, мм82
l182
l2181
r10.6
Угол поворота (градусы)6
Пара трениясталь/сталь
Характеристики
C1 21
d1 39,7
d2 82
dk 47
G (резьба) M36x3
H1 140
I1 82
I2 181
I7 43
l1 82
l2 181
r1 0.6
Альтернативная маркировка FAG GAL35DO 2RS
Альтернативная маркировка FLURO EAL352RS
Альтернативная маркировка SKF SAL35ES 2RS
Вес, кг 1.4
Вид резьбы наружная (левая резьба)
Внешний диаметр D 55
Внутренний диаметр d 35
Динамическая нагрузка C, kН 80
Пара трения сталь/сталь
Статическая нагрузка C0, kН 159
Угол поворота (градусы) 6
Ширина B 25
