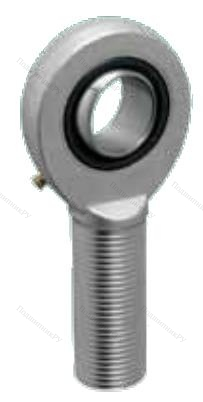

Шарнирный наконечник SAL30ES 2RS ISB

Производитель: ISB
Код Товара: SAL30ES2RSISB
1513.25р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL30ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 22мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL30ES 2RS ISB весом 0.89гр. и внутренним диаметром от d - 30мм до 50мм по стоимости, доступной каждому!


G (резьба)M30x2
Вид резьбынаружная (левая резьба)
C1, мм19
h1, мм110
I2, мм146.5
d134,2
dk40.7
I165
I737
Динамическая нагрузка C, kН62
Статическая нагрузка C0, kН119
Вес, кг0.89
Альтернативная маркировка SKFSAL30ES 2RS
Альтернативная маркировка FAGGAL30DO 2RS
Альтернативная маркировка FLUROEAL302RS
B, мм22
d, мм30
D, мм47
d2, мм73
l165
l2146.5
r10.6
Угол поворота (градусы)6
Пара трениясталь/сталь
Характеристики
C1 19
d1 34,2
d2 73
dk 40.7
G (резьба) M30x2
H1 110
I1 65
I2 146.5
I7 37
l1 65
l2 146.5
r1 0.6
Альтернативная маркировка FAG GAL30DO 2RS
Альтернативная маркировка FLURO EAL302RS
Альтернативная маркировка SKF SAL30ES 2RS
Вес, кг 0.89
Вид резьбы наружная (левая резьба)
Внешний диаметр D 47
Внутренний диаметр d 30
Динамическая нагрузка C, kН 62
Пара трения сталь/сталь
Статическая нагрузка C0, kН 119
Угол поворота (градусы) 6
Ширина B 22
