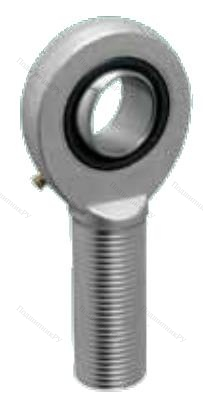

Шарнирный наконечник SAL25ES 2RS ISB

Производитель: ISB
Код Товара: SAL25ES2RSISB
1031.71р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL25ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 20мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL25ES 2RS ISB весом 0.56гр. и внутренним диаметром от d - 25мм до 50мм по стоимости, доступной каждому!


G (резьба)M24x2
Вид резьбынаружная (левая резьба)
C1, мм17
h1, мм94
I2, мм126
d129,3
dk35.5
I153
I732
Динамическая нагрузка C, kН48
Статическая нагрузка C0, kН88.2
Вес, кг0.56
Альтернативная маркировка SKFSAL25ES 2RS
Альтернативная маркировка FAGGAL25DO 2RS
Альтернативная маркировка FLUROEAL252RS
B, мм20
d, мм25
D, мм42
d2, мм64
l153
l2126
r10.6
Угол поворота (градусы)7
Пара трениясталь/сталь
Характеристики
C1 17
d1 29,3
d2 64
dk 35.5
G (резьба) M24x2
H1 94
I1 53
I2 126
I7 32
l1 53
l2 126
r1 0.6
Альтернативная маркировка FAG GAL25DO 2RS
Альтернативная маркировка FLURO EAL252RS
Альтернативная маркировка SKF SAL25ES 2RS
Вес, кг 0.56
Вид резьбы наружная (левая резьба)
Внешний диаметр D 42
Внутренний диаметр d 25
Динамическая нагрузка C, kН 48
Пара трения сталь/сталь
Статическая нагрузка C0, kН 88.2
Угол поворота (градусы) 7
Ширина B 20
