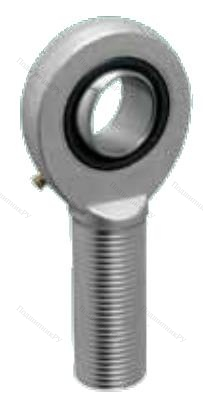

Шарнирный наконечник SAL20ES 2RS ISB

Производитель: ISB
Код Товара: SAL20ES2RSISB
734.98р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL20ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 16мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL20ES 2RS ISB весом 0.31гр. и внутренним диаметром от d - 20мм до 50мм по стоимости, доступной каждому!


G (резьба)M20x1.5
Вид резьбынаружная (левая резьба)
C1, мм13
h1, мм78
I2, мм104.5
d124,1
dk29
I143
I727.5
Динамическая нагрузка C, kН30
Статическая нагрузка C0, kН75.6
Вес, кг0.31
Альтернативная маркировка SKFSAL20ES 2RS
Альтернативная маркировка FAGGAL20DO 2RS
Альтернативная маркировка FLUROEAL202RS
B, мм16
d, мм20
D, мм35
d2, мм53
l143
l2104.5
r10.6
Угол поворота (градусы)9
Пара трениясталь/сталь
Характеристики
C1 13
d1 24,1
d2 53
dk 29
G (резьба) M20x1.5
H1 78
I1 43
I2 104.5
I7 27.5
l1 43
l2 104.5
r1 0.6
Альтернативная маркировка FAG GAL20DO 2RS
Альтернативная маркировка FLURO EAL202RS
Альтернативная маркировка SKF SAL20ES 2RS
Вес, кг 0.31
Вид резьбы наружная (левая резьба)
Внешний диаметр D 35
Внутренний диаметр d 20
Динамическая нагрузка C, kН 30
Пара трения сталь/сталь
Статическая нагрузка C0, kН 75.6
Угол поворота (градусы) 9
Ширина B 16
