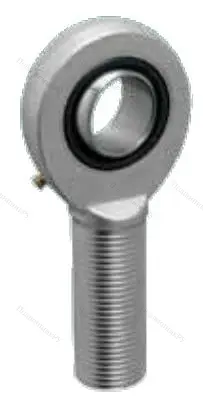

Шарнирный наконечник SAL17ES 2RS ISB

Производитель: ISB
Код Товара: SAL17ES2RSISB
593.47р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL17ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 14мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL17ES 2RS ISB весом 0.19гр. и внутренним диаметром от d - 17мм до 50мм по стоимости, доступной каждому!


G (резьба)M16x2
Вид резьбынаружная (левая резьба)
C1, мм11
h1, мм69
I2, мм92
d120,7
dk25
I136
I723
Динамическая нагрузка C, kН21.2
Статическая нагрузка C0, kН56.5
Вес, кг0.19
Альтернативная маркировка SKFSAL17ES 2RS
Альтернативная маркировка FAGGAL17DO 2RS
Альтернативная маркировка FLUROEAL172RS
B, мм14
d, мм17
D, мм30
d2, мм46
l136
l292
r10.3
Угол поворота (градусы)10
Пара трениясталь/сталь
Характеристики
C1 11
d1 20,7
d2 46
dk 25
G (резьба) M16x2
H1 69
I1 36
I2 92
I7 23
l1 36
l2 92
r1 0.3
Альтернативная маркировка FAG GAL17DO 2RS
Альтернативная маркировка FLURO EAL172RS
Альтернативная маркировка SKF SAL17ES 2RS
Вес, кг 0.19
Вид резьбы наружная (левая резьба)
Внешний диаметр D 30
Внутренний диаметр d 17
Динамическая нагрузка C, kН 21.2
Пара трения сталь/сталь
Статическая нагрузка C0, kН 56.5
Угол поворота (градусы) 10
Ширина B 14
