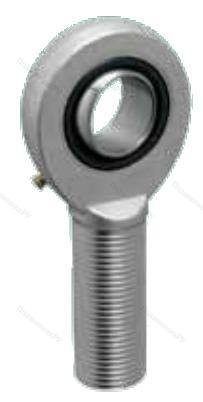

Шарнирный наконечник SAL15ES2RS ISB

Производитель: ISB
Код Товара: SAL15ES2RSISB
575.52р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SAL15ES2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 12мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SAL15ES2RS ISB весом 0.14гр. и внутренним диаметром от d - 15мм до 50мм по стоимости, доступной каждому!


G (резьба)M14x2
Вид резьбынаружная (левая резьба)
C1, мм10
h1, мм63
I2, мм83
d118,4
dk22
I134
I720
Динамическая нагрузка C, kН17
Статическая нагрузка C0, kН44.8
Вес, кг0.14
Альтернативная маркировка SKFSAL15ES 2RS
Альтернативная маркировка FAGGAL15DO 2RS
Альтернативная маркировка FLUROEAL152RS
B, мм12
d, мм15
D, мм26
d2, мм40
l134
l283
r10.3
Угол поворота (градусы)8
Пара трениясталь/сталь
Характеристики
C1 10
d1 18,4
d2 40
dk 22
G (резьба) M14x2
H1 63
I1 34
I2 83
I7 20
l1 34
l2 83
r1 0.3
Альтернативная маркировка FAG GAL15DO 2RS
Альтернативная маркировка FLURO EAL152RS
Альтернативная маркировка SKF SAL15ES 2RS
Вес, кг 0.14
Вид резьбы наружная (левая резьба)
Внешний диаметр D 26
Внутренний диаметр d 15
Динамическая нагрузка C, kН 17
Пара трения сталь/сталь
Статическая нагрузка C0, kН 44.8
Угол поворота (градусы) 8
Ширина B 12
