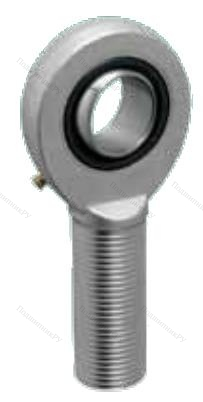

Шарнирный наконечник SA50ES 2RS ISB

Производитель: ISB
Код Товара: SA50ES2RSISB
4929.41р.

  • Наличие: В наличии

Конструкция головки аналогична всем прочим подобным узлам и включает в себя точеный стальной корпус, прошедший ковку и шихтовку, формой напоминающий швейную головку, и сферическое тело скольжения. Высокую прочность обеспечивает специальная металлическая прокладка. Цапфа со внешней резьбой соединена с наружным кольцом.

Каковы критерии использования и особенности такой детали как Шарнирный наконечник SA50ES 2RS ISB?

  • Сфера эксплуатации данной детали ограничена аксиальными нагрузками, поэтому величина осевых воздействий может составлять не более 20% от них.
  • Подшипник с шириной и высотой - B(H): 35мм является обслуживаемым и требует периодической смазки, для чего может иметь соответствующие каналы или систему.
  • Защиту от атмосферных воздействий гарантирует цинковое покрытие изделия.

Ассортимент нашего онлайн-каталога включает в себя такую деталь как Шарнирный наконечник SA50ES 2RS ISB весом 3.4гр. и внутренним диаметром от d - 50мм до 50мм по стоимости, доступной каждому!


G (резьба)M45x3
Вид резьбынаружная
C1, мм30
h1, мм185
I2, мм241
d156
dk66
I1106
I760
Динамическая нагрузка C, kН156
Статическая нагрузка C0, kН313
Вес, кг3.4
Альтернативная маркировка SKFSA50ES 2RS
Альтернативная маркировка FAGGAR50DO 2RS
Альтернативная маркировка FLUROEA50-2RS
B, мм35
d, мм50
D, мм75
d2, мм112
l1106
l2241
r10.6
Угол поворота (градусы)6
Пара трениясталь/сталь
Характеристики
C1 30
d1 56
d2 112
dk 66
G (резьба) M45x3
H1 185
I1 106
I2 241
I7 60
l1 106
l2 241
r1 0.6
Альтернативная маркировка FAG GAR50DO 2RS
Альтернативная маркировка FLURO EA50-2RS
Альтернативная маркировка SKF SA50ES 2RS
Вес, кг 3.4
Вид резьбы наружная
Внешний диаметр D 75
Внутренний диаметр d 50
Динамическая нагрузка C, kН 156
Пара трения сталь/сталь
Статическая нагрузка C0, kН 313
Угол поворота (градусы) 6
Ширина B 35
