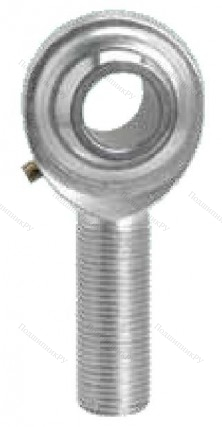

Шарнирный наконечник SA8E ISB

Производитель: ISB
Код Товара: SA8EISB
284.06р.

  • Наличие: В наличии

Стальной шихтованный корпус изделия напоминает по форме игольное ушко со специальным отделением для монтажа тела скольжения – подшипника. Наружная шина выступает единым элементом с цапфой, оснащенной катаной внешней резьбой.

В чем плюсы и особенности такой детали как Шарнирный наконечник SA8E ISB?

  • Деталь переносит одновременно осциллирующие вибрации, продольное перемещение и вращательные движения. Это оптимальный вариант для создания опорного или соединительного узла с шириной и высотой от - B(H):8мм.
  • Поверхность конструкции покрыта цинком для защиты от коррозий.
  • Внутренняя укрепляющая пластина отсутствует.
  • Наличие смазочного штуцера позволяет обслуживать изделие.
  • Может работать в условиях непродолжительных и непостоянных ударных механических нагрузок.

Мы предлагаем Шарнирный наконечник SA8E ISB весом 0.029гр. и внутренним диаметром от d - 8мм до 50мм по выгодной цене специально для вас!


Вид резьбынаружная
C1, мм6
h1, мм42
I2, мм54
d110,2
dk13
I122
I714
Динамическая нагрузка C, kН5.5
Статическая нагрузка C0, kН16
Вес, кг0.029
Альтернативная маркировка SKFSA8E
Альтернативная маркировка FAGGAR8DO
Альтернативная маркировка FLUROEA8
B, мм8
d, мм8
D, мм16
d2, мм24
l122
l254
r10.3
G (резьба)M8x1.25
Угол поворота (градусы)15
Пара трениясталь/сталь
Характеристики
C1 6
d1 10,2
d2 24
dk 13
G (резьба) M8x1.25
H1 42
I1 22
I2 54
I7 14
l1 22
l2 54
r1 0.3
Альтернативная маркировка FAG GAR8DO
Альтернативная маркировка FLURO EA8
Альтернативная маркировка SKF SA8E
Вес, кг 0.029
Вид резьбы наружная
Внешний диаметр D 16
Внутренний диаметр d 8
Динамическая нагрузка C, kН 5.5
Пара трения сталь/сталь
Статическая нагрузка C0, kН 16
Угол поворота (градусы) 15
Ширина B 8
